Kraftens fysik i miniatyrformat och plastens verkliga utmaningar

En Lego Technic-modell kan se ut som en leksak, men drivlinan följer samma grundlagar som i en riktig växellåda. Ett kugghjul kan öka vridmomentet, minska varvtalet och ändra rotationsriktningen, men ingen utväxling kan skapa energi. Det som tillförs vid motorn måste fördelas mellan nyttig effekt, friktion, deformation och ljud. För den som bygger kranar, terrängfordon, växellådor eller snabba modeller blir därför transmissionen ofta den verkliga ingenjörsutmaningen.

Skillnaden mellan en fungerande beräkning och en fungerande modell är särskilt tydlig i termoplast. ABS-detaljer är lätta och praktiska, men axlar kan böjas, lagerpunkter kan flytta sig och kuggar kan hamna snett under last. Därför handlar robust konstruktion inte enbart om att välja rätt tandtal. Det avgörande är att minska kuggfriktion, begränsa axeltorsion och hålla hela växellådan styv. En välplanerad Lego Technic-utväxling måste alltså bedömas både matematiskt och mekaniskt.

Grundläggande principer bakom utväxling och bevarandet av mekanisk effekt

En utväxling beskriver hur varvtal och vridmoment förändras mellan ingående och utgående axel. Om ett litet kugghjul driver ett större kugghjul sjunker utgående varvtal, medan det idealt tillgängliga vridmomentet ökar i motsvarande grad. Sambandet kan uttryckas med den mekaniska effekten, där effekt är produkten av vridmoment och vinkelhastighet: P = T × ω. När hastigheten minskar måste vridmomentet öka, bortsett från de förluster som uppstår i verkligheten.

För ett kugghjulspar beräknas utväxlingen genom förhållandet mellan det drivna kugghjulets tandantal och det drivande kugghjulets tandantal. Ett 12-tands kugghjul som driver ett 20-tands kugghjul ger därför förhållandet 20/12, vilket motsvarar 1,67:1. Utgående axel roterar då ungefär 60 procent så snabbt som ingående axel, medan det teoretiska vridmomentet blir 1,67 gånger större. Om nästa steg är 20 mot 12 blir den totala kvoten 20/12 × 20/12, alltså 2,78:1.

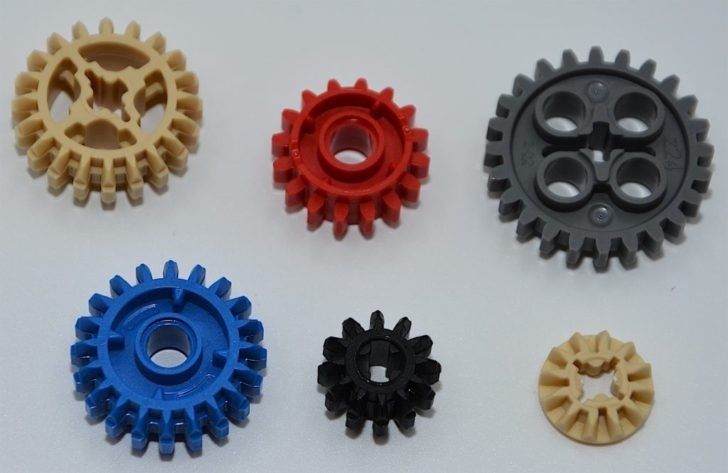

Flerstegsutväxlingar multipliceras steg för steg. Det är en effektiv metod, men varje extra kuggingrepp bidrar också med friktion och krav på bättre inpassning. Vanliga par i Technic är exempelvis 12 mot 20, 16 mot 24 och 20 mot 28 tänder. Nedanstående tabell visar några exakta kvoter, avrundade till två decimaler.

Vid undervisning och modellutveckling är det klokt att skilja mellan nominell och faktisk utväxling. En kalkylator visar den ideala kvoten, men inte automatiskt hur mycket kraft som förloras genom sneda axlar, tryck mot balkar eller för hårt inspända komponenter. Nästa steg är därför att kombinera beräkningen med ett enkelt test av ingående och utgående varvtal. Då syns om modellen verkligen levererar den förväntade förändringen.

Varför vridmoment försvinner i mekaniska transmissioner av plast

Det vanligaste problemet vid högt vridmoment är axelflex. En korsaxel som belastas mellan två lager fungerar som en liten böjbalk. När den böjs hamnar kugghjulet inte längre exakt i samma plan som motkugghjulet. Tandkontakten flyttas då mot kanten, vilket ökar lokalt slitage och kan leda till att kuggarna klättrar över varandra eller hoppar. Problemet märks ofta som klickande ljud, ojämn gång eller en motor som plötsligt varvar utan att lasten följer med.

Plast mot plast ger dessutom glidfriktion i flera delar samtidigt. Friktionen påverkas av ytornas form, kontakttryck, smuts, deformation och hur hårt axlarna pressas mot ramdelarna. Det är därför svårt att ange en enda tillförlitlig friktionskoefficient för alla ABS-kombinationer i en Lego-modell. Vid hög belastning förändras också kontaktförhållandena, eftersom plasten kan fjädra och ytorna får större verklig kontaktyta. Spiralformade kugghjul kan ge mjukare ingrepp och bättre lastfördelning, men deras glidning och axiella krafter kan samtidigt skapa nya förluster, vilket beskrivs i denna guide till spiralformade kugghjul.

Flerstegsutväxling förstärker effekten av varje liten förlust. Om ett kuggingrepp har 90 procents verkningsgrad blir tre likadana steg tillsammans 0,9 × 0,9 × 0,9, alltså ungefär 73 procent. Den siffran är ett räkneexempel, inte ett universellt mätvärde för Lego, men den visar principen. Ett högt teoretiskt vridmoment kan därför ge sämre resultat än en måttligare utväxling med styvare ram och färre ingrepp.

• Kontrollera att axlarna är raka och stödda nära varje högbelastat kugghjul.
• Undvik att placera stora kugghjul långt från sina lagerpunkter.
• Lyssna efter klickande eller pulserande ljud, eftersom det ofta visar på tandhopp eller felaktigt ingrepp.
• Testa drivlinan med den faktiska lasten, inte bara genom att snurra den fritt.

Växellådsarkitektur och valet av optimal kugggeometri

Raka cylindriska kugghjul är normalt förstahandsvalet i Lego Technic. De är enkla att placera på parallella axlar, har begripliga tandtal och ger relativt låg axial belastning. Nackdelen är att tänderna går i ingrepp mer abrupt, särskilt när varvtalet är högt eller axlarna inte är helt parallella. Koniska kugghjul används när rotationsriktningen ska ändras, ofta 90 grader. De är användbara i differentialer, styrningar och vinkelväxlar, men känsliga för felaktigt avstånd och sned belastning.

Snäckväxlar skiljer sig genom att en skruvformad snäcka driver ett kugghjul. Konstruktionen kan ge mycket stor reduktion i ett enda steg och kan under vissa vinklar bli självhämmande, vilket innebär att utgående axel inte enkelt kan driva tillbaka motorn. Det passar exempelvis för lyftmekanismer där lasten ska stanna. Samtidigt är verkningsgraden ofta lägre än för vanliga kugghjul, eftersom mycket energi omvandlas till glidning och värme. I plast kan långvarig belastning dessutom orsaka uppvärmning, mjukare material och ökat slitage. Självhämning bör därför ses som en funktion, inte som en ersättning för mekanisk säkerhet.

I mer avancerade växellådor används växelkopplingshylsor och körhylsor för att koppla olika kugghjul till samma axel. En synkroniserad växellåda försöker jämna ut hastighetsskillnaden före ingrepp, medan en sekventiell konstruktion väljer växlar i en bestämd ordning. Lego-versioner saknar ofta den fulla precisionen hos industriella synkroniseringar, vilket gör timing och styvhet avgörande. Projekt med automatiska växellådor visar också att en konstruktion som fungerar med två växlar inte nödvändigtvis fungerar efter att en tredje växel lagts till. Varje extra växel ökar kraven på toleranser, kopplingsrörelse och kontrollsystem.

• Cylindriska kugghjul: bäst för enkla parallella axlar och tydliga utväxlingar.
• Koniska kugghjul: bäst när kraften måste vikas runt ett hörn, men kräver noggrann linjering.
• Snäckväxlar: lämpliga för stor reduktion och hållande funktion, men med högre värme- och friktionsförluster.
• Kopplingshylsor: användbara för flera växlar, men känsliga för glapp och felaktig timing.

Konstruktionsmetoder för maximal vridstyvhet och minimal friktion

Symmetriskt lagrade kugghjul är en av de mest effektiva åtgärderna. Ett kugghjul som bara stöds på ena sidan belastar axeln och ramen mer än ett kugghjul som hålls mellan två parallella lagerpunkter. Technic-ramar är därför särskilt värdefulla i växellådor, eftersom de håller hålbilden stabil och minskar risken att sidoplattor rör sig från varandra. Avståndet mellan kugghjulens centrum måste samtidigt stämma med tandningen. Som praktisk kontroll kan avståndet jämföras med tandantalens genomsnitt, men den färdiga modellen bör alltid provas med låg belastning innan motorn körs fullt.

Triangulering hjälper till att omvandla böjliga rektangulära strukturer till styvare fackverk. Dubbla balkar på var sin sida om en drivaxel fördelar krafterna, medan tvärgående förbindningar hindrar växellådan från att vrida sig. För högt moment bör förstärkning placeras nära motorfästet, de största kugghjulen och den punkt där lasten lämnar växellådan. En båtmodell som belastar en drivaxel med uppskattningsvis 0,47 Nm visar varför extrema byggen ibland använder kompatibla metallaxlar. Det är samtidigt viktigt att förstå att en starkare axel kan flytta belastningen till kuggar, lager eller ramdelar.

Praktiskt arbete bör genomföras i en bestämd ordning. Börja med geometri och lagerplacering, fortsätt därefter med friktionskontroll och slutligen med lastprov. På så sätt blir det lättare att identifiera den verkliga begränsningen i stället för att byta delar på måfå.

1. Bygg en enkel version av transmissionen och kontrollera att alla axlar roterar fritt utan motor.
2. Stöd varje högbelastat kugghjul på båda sidor när konstruktionen tillåter det.
3. Förstärk ramen med dubbla balkar, tvärbalkar och triangulerade anslutningar.
4. Kontrollera att kugghjulen ligger mitt för varandra och inte pressas axiellt mot ramen.
5. Kör med korta pulser och öka belastningen gradvis medan ljud, temperatur och tandhopp observeras.
6. Justera glapp genom att flytta lager eller byta ramgeometri, inte genom att tvinga kugghjul tätare än deras naturliga ingrepp.

Bygg robusta mekaniska drivlinor med rätt balans mellan kraft och precision

En tillförlitlig Lego Technic-växellåda börjar med rätt utväxling, men slutar inte där. Stor reduktion ger visserligen högre teoretiskt vridmoment, men flera kuggingrepp kan äta upp en betydande del av effekten. Bör prioriteras först är därför en styv och väl inriktad konstruktion. Därefter kan tandtal, växelsteg och kopplingsfunktion optimeras. En 5:1-utväxling kan vara effektiv i en tung modell, men resultatet beror på hur väl axlar, lager och kuggar bär den ökade kraften.

Provkör alltid under realistisk last före slutgiltig montering. En fri rotation säger främst att friktionen är låg utan belastning, inte att transmissionen klarar uppgiften. Belastningstestet bör pågå tillräckligt länge för att avslöja uppvärmning, ökande glapp eller materialdeformation. Dokumentera gärna varvtal, strömförbrukning, ljud och temperatur mellan olika versioner. Det gör förbättringarna mätbara och passar väl ihop med ett undersökande arbetssätt i teknikundervisning.

• Beräkna den totala kvoten genom att multiplicera varje växelsteg.
• Räkna med verkningsgradsförluster i varje kuggingrepp.
• Prioritera strukturell styvhet framför ytterligare utväxlingssteg.
• Välj kugghjul efter axelriktning, last, varvtal och önskad kopplingsfunktion.
• Testa alltid med verklig last och kontrollera både mekanik och säkerhet.

Nästa steg för avancerade byggare är att behandla modellen som en modulär provbänk. En separat växellådsmodul kan byta ut kugghjul, lagerstöd och kopplingsmekanismer utan att hela fordonet byggs om. Då blir Lego Technic ett konkret verktyg för att undersöka kraftöverföring, toleranser och felmoder. Den mest robusta lösningen är sällan den med flest växlar, utan den där kraft, precision och byggbarhet är balanserade från början.
